一、概述

本产品为我厂对某种用途而设计的派生品种，为考虑标准化、通用化、系列化、在无特殊情况时，请选用本目录所列范围内之品种。

二、工作原理

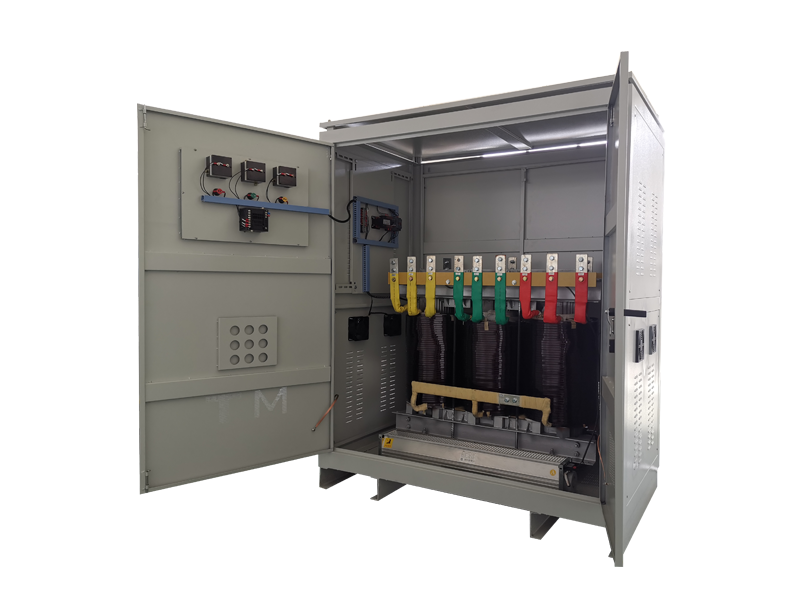

本型产品线圈为圆筒式，铁心采用迭积式心式。器身外围不用罩壳，初、次级出线头引至因定的接线板或接线导电排，6千伏以上的变压器有的采用环氧浇注线圈以提高防潮性能和机械强度,一般用小罩壳屏蔽以策安全。

三、用途

用于锡槽电熔，硅钼棒电炉，大电流电炉做调压使用。

四、安装与运行条件：

（1） 安装在浮法玻璃线锡槽顶部，变压器进出线为下进下出，变压器底座带有良好的减震装置（耐高温橡胶减震垫），防止变压器通电时产生 震动影响锡槽锡液面波动（减震垫厚度大于30mm）；

（2） 安装现场环境温度（正常生产期间）：75℃（长期）；

（3） 主回路接线方式：三相 AC380V/50HZ + 晶闸管调功器 +  干 式 变 压 器 + 三相硅碳棒

五、电压等级：

（1） 原边线电压：3 相 380V±10%，50Hz（引自三相过零触发晶闸管调功器输出）；

（2） 副边线电压：3 相 60V、75V、90V、104V；（注：60V 为初期正常使用额定工作电压；60V 以上电压等级供加热元件后期老化即负载电阻升高后，为保证电加热元件有足额功率输出而使用。）

六、接线组别：

第一档△/△(60V，75V，90V)，第二档△/Y(104V)；

七、标称容量：

变压器额定容量不低于相对应区硅碳棒加热功率的1.4倍，长期（20年）工作方式

八、绝缘等级：H级（185℃）；绕组温升限值：100℃；冷却方式：自然冷却。

九、绝缘电阻：一次对二次及地≥50MΩ，二次对地≥50MΩ，绕组间绝缘电阻≥500MΩ；

10、短路阻抗：4.5%；

十、工频耐压试验：3000V×1分钟，一次对二次及地无击穿现象，二次对地无击穿现象。

十一、外观：H级绝缘材料，耐热温度185℃。涂层光亮，平整，无气泡，无破损，附着力强，富有弹性，可经受变压器长期运行，性能稳定，对变压器铁芯起到保护作用。工作环境温度：75℃（长期）。

十二、外壳：

要求具有美观、绝缘防护、易散热等功能；顶部采用钢板防护，四周采用美格网，孔径＜12MM；外壳防护等级IP20；进线/出线侧可开启。     壳体表面喷塑，色标码 RAL7035。
